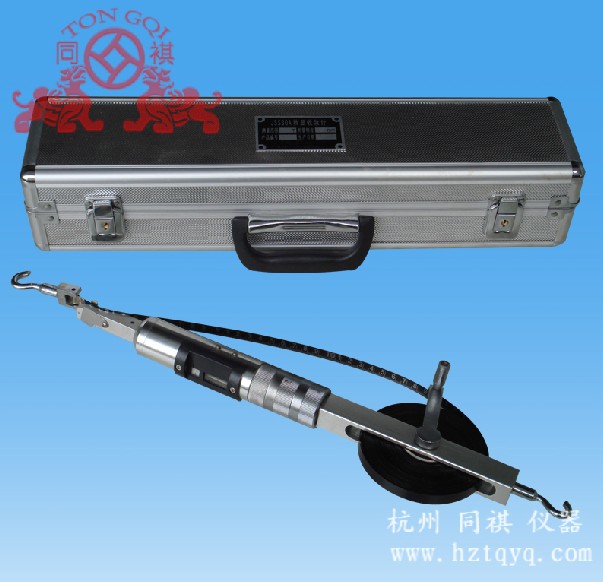

JSS30A-20数显收敛仪适用于量测隧道、巷道、峒室及其它工程围岩周边任意方向两点间的距离微小变化，达到评定工程稳定性，研究工程围岩及支护的变形发展规律，确定合理支护参数的目的。
1、测量范围：0.5m～20m
2、数显示值：0.5m～20m
4、分辨率：0.01mm
5、数显示值稳定度：24h内不大于0.01mm
6、电 源：1.55V氧化银钮扣电池SR44W1节
7、外形尺寸：410mm*100mm*35mm
8、重 量：0.9kg
结构新颖、操作简便、测量精度高、体积小、重量轻、密封性好。
1、连接转向：连接转向是由微轴承实现的，可实现空间的任意方向转动；
2、测力弹簧：用来标定钢尺张力，从而提高读数的精度；
3、测距装置：测距是由钢尺与测微千分尺组成。钢尺测大于20mm以上的距离，钢尺上每隔20mm有一定位孔，螺旋千分尺最小读数0.01mm，测距＝钢尺读数＋螺旋千分尺读数。测量时，收敛计悬挂于两测点之间旋进千分尺时，钢尺张力增加，直至达到规定的张力时，即进行读数。
1、悬挂仪器及调整钢尺张力
测量前先估计两测点的大致距离，将钢尺固定在所需长度上（拉出钢尺将定位孔固定在定位销内），将螺旋千分尺旋到最大读数位置上（25mm），将仪器两轴孔分别挂于事先埋设好的圆柱测点上，一只手托住仪器另一只手旋进螺旋千分尺，直致内导杆上的刻度线与向套上的刻度线重合时，即可读数。
2、读数
定位销处的钢尺读数称为长度首数，螺旋千分尺读数为尾数。
测距＝首数＋尾数
一般应重复操作三次读取三组数值，进行加权平均计算确定测量值，以减小测量时的视觉误差。
3、收敛值及收敛速度的计算
收敛值为两测点在某一时间内的距离的变化量。设T1时的观测值为L1，T2时的观测值为L2，则收敛值△L＝L1+L2
收敛速度△V(t)＝△L/△T 其中：△T=T2-T1
4、温度校正计算
机械式收敛计均有温度误差，所以每次测出的读数还应加上温度修正值，即
实际测量值＝修正后的钢尺长度＋千分尺的读数
即：L′=Ln[1－a(T0-Tn)]
式中：L′为温度修正后的钢尺实际长度
Ln----------------为第n次观测时钢尺的长度读数
a-----------------为钢尺线膨胀系数，取a＝12×10－6℃
T0------------- ---为首次观测时的环境温度（℃）
Tn----------------为第n次观测时的环境温度（℃）
1、每次测量后应将千分尺旋回零位；
2、检查各部件是否归原位后，将仪器收好装入仪器箱内妥善保管；
3、回家后，擦除仪器表面尘土及其它污染物，仪器表面抹上机油，内导杆内加入几滴机油装箱；
4、钢尺前端折断后，可用冲头在钢尺前端冲一铆钉孔，在原来的铆钉位置上重新铆接就可继续使用。
