一、ZY-10锚杆拉拔仪概述

锚杆拉拔仪（钢筋拉拔仪或锚杆拉力计）是用于测试螺杆与基础件结合的牢固程度，它广泛用于采煤、国防、交通运输等各种坑道作业，是一种简便科学测试工具。手动油泵，是将手动机械能转换为液压能的一种小型液压泵站，在使用配套油缸及专用工具的情况下进行各种作业检测等。

现有产品：分数显锚杆拔仪和指针式锚杆拉拔仪。自动退锚（复位）手动退锚两种。

二、ZY-10锚杆拉拔仪油泵的性能与规格

1、压力：高压  63 MPa ；    低压1 MPa

2、流量：高压2.3 m1/次 ; 低压12.5m1/次

3、最大手摇力（约） ：500     N

4、重量   ：  9 Kg

5、外形尺寸：630*175*170 mm（长*宽*高）

6、贮油量：0.7 L

三、ZY-10锚杆拉拔仪主要参数

空心油缸

1、额定拉力 ：10T

2、公称油压：  60 MPa

3、活塞最大行程：自动50mm   ；手动60 mm

4、中心孔内径：￠20 mm

5、重量：自动4.5Kg  ；手动4 Kg

四、ZY-10锚杆拉拔仪装箱单

1、液压缸 1 个

2、手动泵（带包装铁箱）或木箱 1 台

3、产品合格证 1 份

4、使用说明书 1份

5、连接电缆线 1 根

6、保修卡 1 份

7、数显压力表 1 只

产品在规定使用条件下，一年内保修

用于玻璃幕墙检测的是ZY-100锚杆拉拔仪，技术参数如上面所示

8、锚杆拉拔仪选配件

M6、M8、M10、M10、M12、M14、M16、M18等的转换接头、夹片、夹套和拉杆

五、锚杆拉拔仪结构及特点

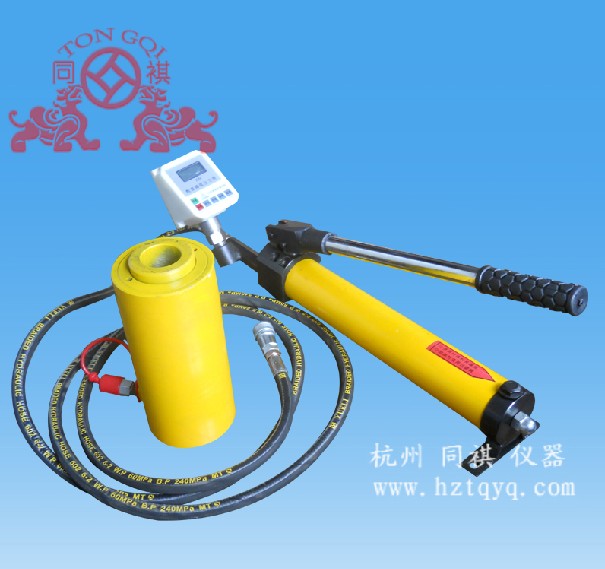

锚杆拉拔仪分手动油泵，配套空心油缸两部分，并用高压橡胶管连接而成。手动泵体，内有高低压两路及相应的阀，故在轻负荷时，大量的低压油与少量的高压油同时进入油缸，使活塞迅速上升，重负荷时，低压油自动卸荷排回油管，以减轻压杆所需作用力，降低劳动强度。由于手动油泵和空心油缸是分离的，所以油缸在使用时，不论直立横卧式倒置均可。
